锅炉风速风量测量装置 系统原理:

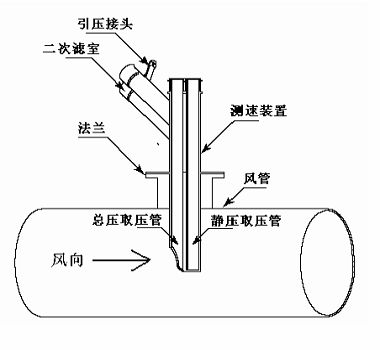

　　BS系列风速(量)测量装置是基于靠背测量原理，测量装置安装在管道上，其探头插入管内，当管内有气流流动时，迎风面受气流冲击，在此处气流的动能转换成压力能，而在迎面管内压力较高，其压力称为“全压”，背风侧由于不受气流冲压，其管内的压力为风管内的静压力，其压力称为“静压”，全压和静压之差称为差压，其大小与管内风速(量)有关，风速(量)越大，差压越大；风速(量)小，差压也小。
风速(量)计算的数学运算模型的公式为：

主要特点

· 完全防堵塞的气体流速流量测量装置
即使管道内煤粉浓度达到50%,长期运行也不会造成装置或管路堵塞.
· 终身免维护的工作方式
摈弃传统的“运行→维护→检修→运行”方式，确保维护工作量为零
· 可以忽略不计的管道阻力
只有较小的流体介质阻力，可降低见机电耗，节能效果明显
· 较强的抗磨损能力
与流体接触的部件采用刚玉制造，可保证连续使用一个大修周期以上
· 准确稳定的信号输出
无论流速大小，都可以保证有良好的线性及重复性，输出信号稳定
· 可实现管道同截面上的多点测量
大尺寸管道可采用网格法布局，同截面多点测量，可精确测量气体流速流量
· 对管道的直管段要求较低
即使只有1.5d的直管段，也可保证测量的准确性
· 测量装置能产生较大的输出动压
与其他节流元件(毕托管、阿牛巴等)相比，可以产生大于其一倍的动压

系统构成框图
